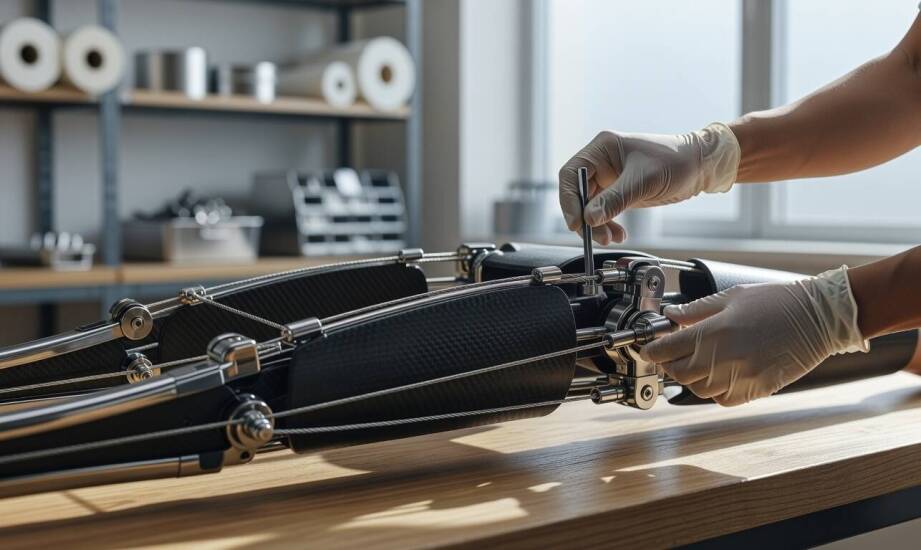

Budowa aparatu reciprokalnego — jak system kabli i szyn koordynuje naprzemienny ruch kończyn

Paraliż dolnej połowy ciała wiąże się z całkowitą utratą aktywnej kontroli mięśniowej. Taki stan uniemożliwia naturalne zginanie i prostowanie stawów biodrowych. Próba samodzielnego poruszania się staje się dla pacjenta ogromnym wyzwaniem mechanicznym. Utrata siły sprawia, że przeniesienie nogi do przodu wymaga zaangażowania obręczy barkowej i balansowania tułowiem. Brak koordynacji kroków prowadzi do natychmiastowej utraty równowagi i uniemożliwia pionizację bez stałego podparcia. Aparat reciprokalny rozwiązuje ten problem fizyczny za pomocą sztywnej ramy, która wymusza ruch naprzemienny kończyn dolnych. Cała konstrukcja przejmuje funkcję stabilizacyjną osłabionych partii ciała. Zamienia ona ruch górnej części tułowia w precyzyjnie kontrolowany krok. Precyzyjne sprzężenie poszczególnych modułów mechanicznych zapewnia bezpieczne przenoszenie ciężaru ciała.

Przeczytaj również: Pomoc od wspólnot religijnych

Budowa kosza biodrowego i stabilizujących szyn bocznych

Kosz biodrowy stanowi centralny punkt podparcia dla całego aparatu kroczącego. Ten sztywny element obejmuje miednicę i dolną część tułowia, tworząc stabilną bazę dla ruchomych komponentów. Zadaniem kosza jest utrzymanie pacjenta w pionowej postawie i zapobieganie nadmiernemu przechylaniu się miednicy pod wpływem grawitacji. Specjaliści projektujący takie układy sięgają po bardzo wytrzymałe, a zarazem lekkie materiały. W warsztacie łódzkiej firmy Orthoprint moduł ten dopasowuje się do sylwetki na podstawie skanów trójwymiarowych. Pozwala to zredukować wagę całego zaopatrzenia przy zachowaniu jego pełnej odporności na pęknięcia.

Przeczytaj również: Krótkowzroczność

Z koszem biodrowym łączą się bezpośrednio stalowe szyny boczne. Biegną one dokładnie wzdłuż zewnętrznej osi nóg pacjenta. Przejmują całkowite obciążenie z kończyn i przenoszą je w kierunku górnych pięter ortezy. Szyny te zapewniają absolutną sztywność w płaszczyźnie czołowej. Oznacza to, że całkowicie chronią użytkownika przed bocznym ugięciem tułowia podczas stania na jednej nodze.

Przeczytaj również: Ćwiczenia fizyczne w domu

Kluczowym komponentem scalającym obie strony układu jest system linek ukrytych w tylnej części kosza. Stalowe kable tworzą zamknięty obwód mechaniczny między dwoma stawami biodrowymi. Ich układ fizyczny przypomina działanie precyzyjnej dźwigni, która odbiera siłę wygenerowaną po jednej stronie i od razu przekazuje ją na stronę przeciwną. Linki te często prowadzi się w teflonowych pancerzach, co minimalizuje tarcie i ułatwia płynny ruch.

Naprzemienne przenoszenie sił w systemie kroczącym

Działanie całego systemu zależy od ciągłego sprzężenia zwrotnego między obiema nogami. Kiedy pacjent pochyla tułów i inicjuje zgięcie jednego biodra w fazie wymachu, mechanizm linek ulega natychmiastowemu napięciu. Mechaniczny opór kabli wymusza jednoczesny wyprost przeciwległego stawu biodrowego. Taka fizyczna zależność całkowicie wyklucza sytuację, w której oba stawy uginają się w tym samym momencie. Prawidłowo skonfigurowana orteza rgo wykorzystuje to zjawisko do generowania płynnego i powtarzalnego cyklu reciprokalnego.

Dolna część układu stabilizującego opiera się na sztywnych łuskach obejmujących kolana oraz stawy skokowe. Elementy te posiadają wbudowane zamki przegubowe. Łuski całkowicie blokują stawy nóg w pozycji wyprostowanej podczas fazy obciążenia oraz kontaktu stopy z podłożem. Mechanizm ten zabezpiecza nogę przed bezwładnym ugięciem się pod wpływem ciężaru ciała. Dolne profile stabilizują dodatkowo kostkę w neutralnym ułożeniu, chroniąc przed niekontrolowanym opadaniem stopy.

Zamknięte przeguby kolanowe i skokowe stale współpracują z głównym napędem biodrowym. Tworzą one ciągłą, niezłomną podporę osiową od miednicy aż do samego podłoża. Brak przypadkowego ruchu w dolnych partiach nóg sprawia, że energia włożona w pochylenie tułowia skupia się w całości na napędzaniu linek stalowych.

Zbudowanie w pełni funkcjonalnego aparatu kroczącego wymaga absolutnej precyzji w dopasowaniu każdego detalu. Stabilny kosz miedniczny, sztywne szyny boczne, zsynchronizowany mechanizm linek stalowych i blokujące łuski kolanowe stanowią nierozłączny łańcuch kinematyczny. Płynność ruchu zależy od tego, jak dokładnie poszczególne komponenty przekazują między sobą wygenerowane momenty obrotowe. Każde opóźnienie w naciągu linki lub najmniejszy luz na przegubie kolanowym bezpośrednio zaburza rytm kroku. Zastosowanie precyzyjnych technologii pomiarowych podczas tworzenia sprzętu eliminuje takie błędy konstrukcyjne. Synchroniczne działanie wszystkich elementów mechanicznych decyduje o fizycznym bezpieczeństwie oraz umożliwia pacjentowi przemieszczanie się bez obaw o nagły upadek.
